| 2SK、2YK系列雙級液環式真空泵 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||

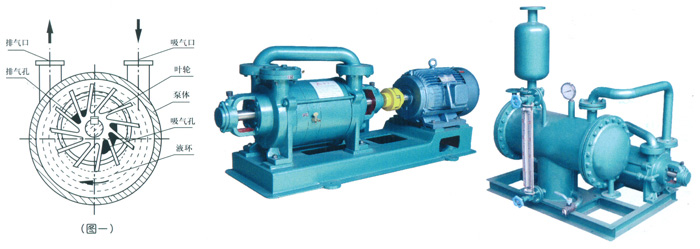

工作原理 2SK系列雙級水環式真空泵工作原理： 葉輪偏心地安裝在泵體內，（如圖一所示），當葉輪按圖示方向旋轉時，水受離心力的作用向四周甩出，形成了一個與泵腔形狀相似的等厚度的封閉的水環，葉輪輪轂與水環知檢構成了多個月牙形空間。在圖一右側，相鄰兩葉片間的月牙形空間不斷增大，氣體不斷被吸入；在圖一的左側，相鄰兩葉片間的月牙形空間不斷縮小，吸入的氣體不斷被壓縮，壓力不斷增大。當壓力大與外界大氣壓時，氣體經排氣孔排出，排出的氣體經排氣管排入大氣中。泵在連續運轉過程中，不斷地進行著吸氣、壓縮、排氣過程，從而達到抽氣的目的。
型號及主要技術參數

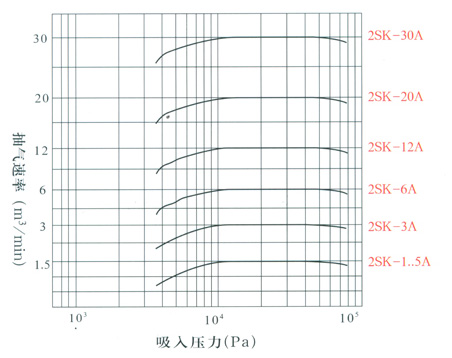

本產品復合《JB/T7255-94》 注：表中所列技術參數為下列規定條件下所測量得到： 1、大氣壓力為0.1013Mpa 2、進水溫度為15℃ 3、吸入空氣溫度為20℃-25℃ 4、空氣濕度為70% 5、供水量是極限壓力為5×104Pa時的數值 6、抽氣速率偏差±10% 應用范圍及特點 2SK水環式真空泵，廣泛適用于化工機構、石油、輕工、醫藥、食品等工業行業用來抽吸空氣或其它不溶于水、不含固體顆粒、無腐蝕性的氣體，以便在密閉容器中形成一定的真空度。常用于真空蒸發、真空濃縮、真空干燥、真空過濾、真空送料等工藝過程。 泵采用特殊材料制造時，允許抽除部分帶有少量腐蝕性的氣體。 采用防爆電機時，遵守相應的安全規則下，可抽除一般的易燃易爆性氣體。本水環泵采用機構密封結構，具有結構緊湊、密封性好、使用可靠、裝拆方便，維修簡單等特點。 特性曲線

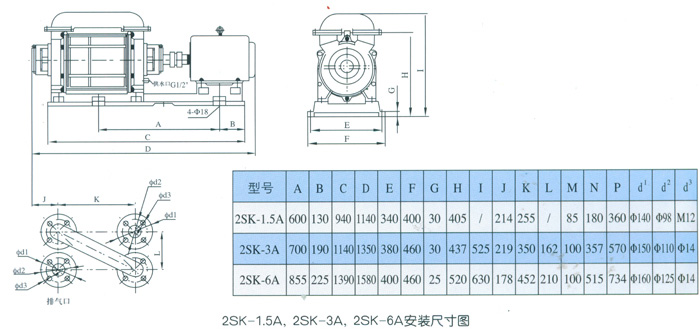

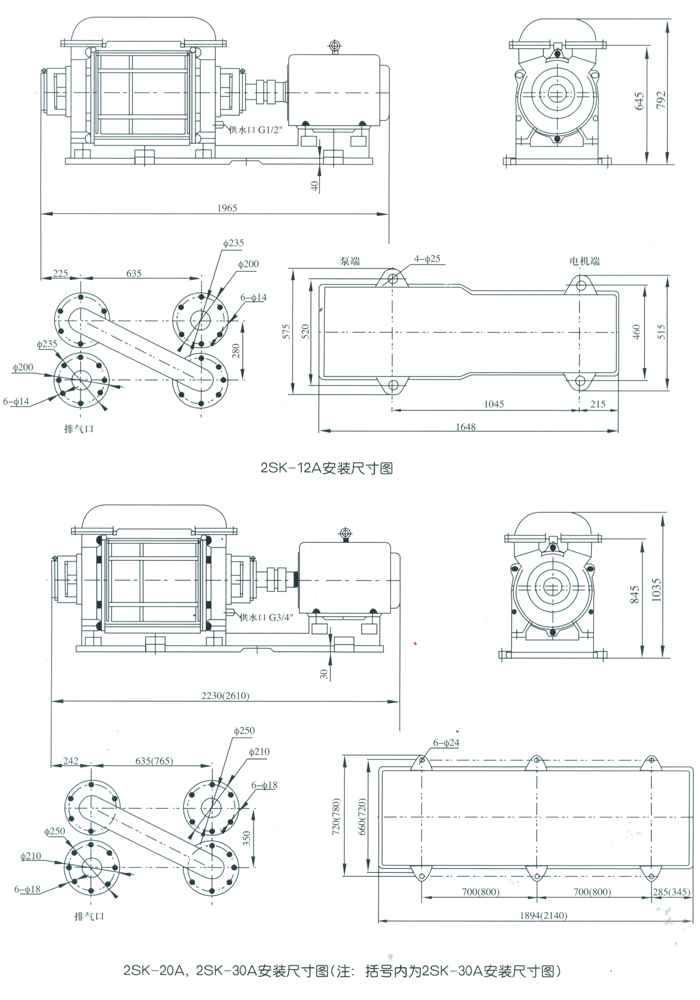

安裝尺寸圖
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
