JZJX羅茨-旋片泵機組
羅茨真空機組工作原理
JZJX羅茨旋片真空機組是以羅茨泵為主泵，以旋片泵為前級泵串聯而成的。羅茨旋片真空機組選用旋片泵作為前級泵，它克服了旋片泵使用時在一定壓力下抽氣速率低的缺點，同時保留了羅茨泵能迅速工作，有較大抽氣速率的優點。因該機組結構緊湊、抽速大、占地面積小，可以代替多臺機械真空泵，因此羅茨泵-旋片泵機組廣泛地用于在真空冶煉、電力電容器、變壓器真空熱處理、真空鍍膜設備的預抽、電真空半導體等行業中抽除密閉容器中含氧不高的、無爆炸性的、對金屬無腐蝕性的、與泵油不會起化學反應的以及不含有顆粒塵埃的氣體。
是以羅茨泵為主泵，以旋片泵為前級泵串聯而成。其結構緊湊，操作方便。適用于抽除空氣及其它無可凝性及無腐蝕性的氣體，廣泛應用于需要大抽速和高真空的各種真空系統中。如：真空冶煉，電力電容器，變壓器，真空浸漬處理，真空鍍膜設備中的預抽等。
性能及規格
性能
型號
|
抽氣速率
(L/S)
|
極限壓力
(≤Pa)
|
主泵
|
前級泵
|
總功率
(Kw)
|
進氣口徑
|
排氣口徑
|
|
JZJX30-8
|
30
|
5×10-2
|
ZJ30
|
2X-4A
|
1.3
|
Φ50
|
Φ19
|
|
JZJX30-4
|
30
|
5×10-2
|
ZJ30
|
2X-8A
|
1.85
|
Φ50
|
Φ19
|
|
JZJX70-8
|
70
|
5×10-2
|
ZJ70
|
2X-8A
|
2.6
|
Φ80
|
Φ19
|
|
JZJX70-4
|
70
|
5×10-2
|
ZJ70
|
2X-15
|
3.7
|
Φ80
|
G2”
|
|
JZJX150-8
|
150
|
5×10-2
|
ZJ150A
|
2X-15
|
5.2
|
Φ100
|
G2”
|
|
JZJX150-4
|
150
|
5×10-2
|
ZJ150A
|
2X-30A
|
6
|
Φ100
|
G2 1/2”
|
|
JZJX150-2
|
150
|
5×10-2
|
ZJ150A
|
2X-70A
|
8.5
|
Φ100
|
G4”
|
|
JZJX300-8
|
300
|
5×10-2
|
ZJ300
|
2X-30A
|
7
|
Φ150
|
G2 1/2”
|
|
JZJX300-4
|
300
|
5×10-2
|
ZJ300
|
2X-70A
|
9.5
|
Φ150
|
G4”
|
|
JZJX300-2
|
300
|
5×10-2
|
ZJ300
|
2×2X-70A
|
15
|
Φ150
|
G4”
|
|
JZJX600-8
|
600
|
5×10-2
|
ZJ600
|
2X-70A
|
11
|
Φ150
|
G4”
|
|
JZJX600-4
|
600
|
5×10-2
|
ZJ600
|
2×2X-70A
|
18.5
|
Φ150
|
G4”
|
|
JZJX1200-8
|
1200
|
5×10-2
|
ZJ1200
|
2×2X-70A
|
22
|
Φ300
|
G4”
|
|
型號
|
L1
|
L2
|
L3
|
L4
|
L5
|
L6
|
L7
|
L8
|
L9
|
Φ
|
H
|
|
JZJX30-8
|
650
|
85
|
360
|
530
|
550
|
25
|
500
|
550
|
/
|
12
|
1098
|
|
JZJX30-4
|
650
|
85
|
360
|
530
|
640
|
25
|
590
|
640
|
/
|
12
|
1128
|
|
JZJX70-8
|
930
|
165
|
600
|
930
|
770
|
20
|
610
|
650
|
20
|
14
|
1305
|
|
JZJX70-4
|
930
|
165
|
600
|
930
|
798
|
20
|
710
|
750
|
48
|
14
|
1305
|
|
JZJX150-8
|
1036
|
130
|
700
|
959
|
1118
|
20
|
768
|
808
|
300
|
15
|
1312
|
|
JZJX150-4
|
1072
|
230
|
530
|
990
|
1048
|
20
|
710
|
750
|
300
|
15
|
1440
|
|
JZJX150-2
|
1125
|
230
|
620
|
1080
|
1038
|
20
|
866
|
906
|
155
|
15
|
1440
|
|
JZJX300-8
|
1178
|
180
|
800
|
1160
|
1324
|
20
|
710
|
750
|
424
|
15
|
1425
|
|
JZJX300-4
|
1235
|
160
|
900
|
1217
|
1330
|
20
|
866
|
906
|
274
|
15
|
1570
|
|
JZJX600-8
|
1235
|
160
|
900
|
1217
|
1400
|
20
|
866
|
906 0
|
354
|
15
|
157
|
|
JZJX600-4
|
1379
|
20
|
1327
|
1367
|
1298
|
270
|
1300
|
1840
|
(237)
|
Φ20
|
1556
|
|
JZJX1200-8
|
2570
|
50
|
1300
|
2340
|
1710
|
30
|
1780
|
1840
|
(26)
|
Φ25
|
2121
|

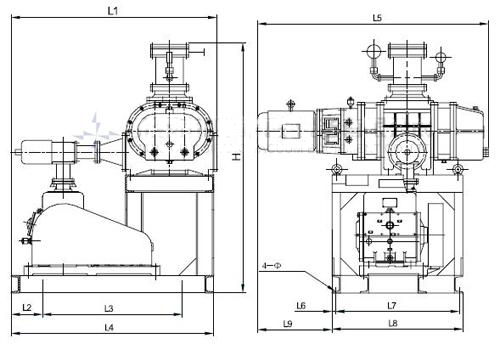

安裝尺寸圖

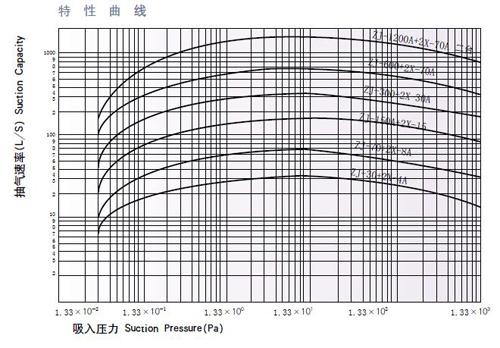

曲線圖
|
